在现代电子制造业中，静电放电（ESD）保护是确保产品质量和生产安全的重要环节。根据ESD TR53-01-22中ESD控制物品和材料的符合性验证和ANSI ESD S20.20-2021静电放电控制方案的要求，防静电托盘的电阻测量和优化是保证生产环境中静电防护有效性的关键步骤。

防静电托盘体积电阻测量的重要性：

防静电托盘主要用于储存和运输静电敏感的电子元器件，如集成电路、芯片等。这些组件对静电非常敏感，静电放电 （ESD） 事件可能会导致损坏或性能下降。通过测量托盘的表面电阻，可以确保其在106至109欧姆的范围内，从而有效消散静电荷，避免静电积聚在部件表面，保护部件免受静电损坏。

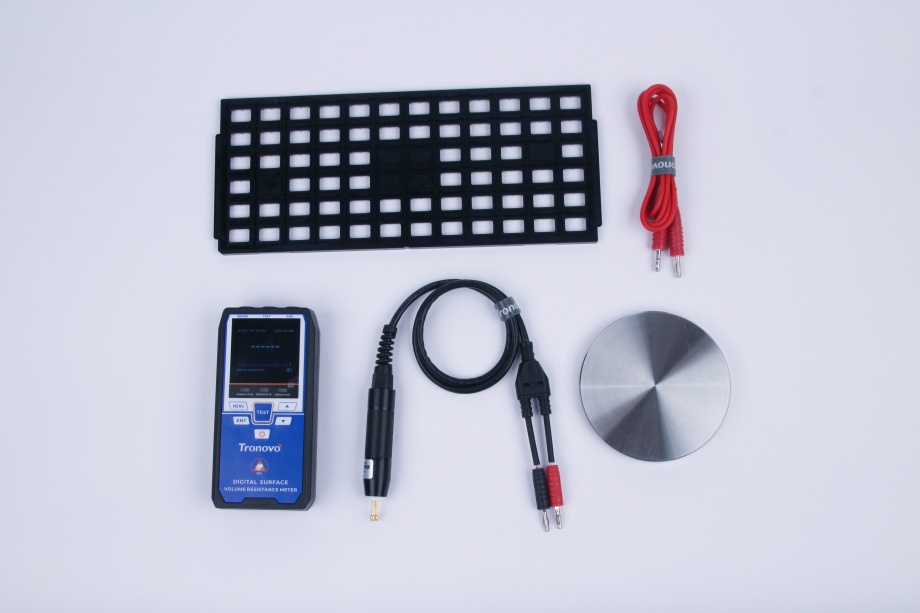

测试前准备物品：

1.托盘

2.TM5402电阻测试仪

3.两点探头

4.底部电极

5.绝缘支撑面

测试资格要求：

防静电托盘体积电阻 <1.0 x 109欧姆

测量方法及步骤：

1.将笔式探针的黑色引线连接到仪表的负极端子。

2. 将底部电极连接到仪表的正极。

3. 将托盘放在底部电极上。

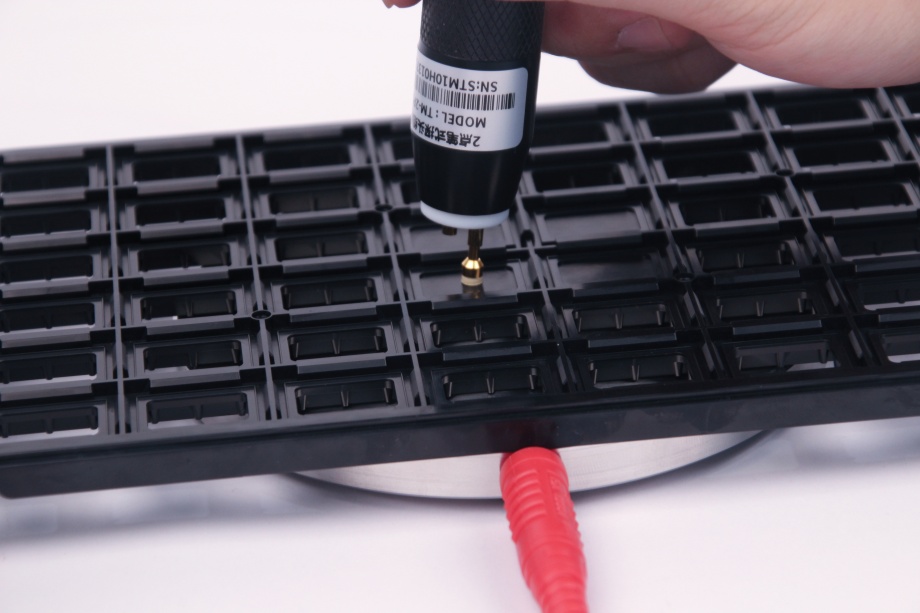

4. 将笔电极放在托盘上，对连接到弹簧电极的笔电极组件施加向下的力，足以完成电气连接。

5、将TM5402测试时间设置为15秒，按TEST键，等待倒计时结束，记录电阻值。

测试报告至少应包括以下信息：

测试的日期和时间、测试

补充材料的描述和标识 测量期间用于温度和相对湿度的仪器的标识以及最近一次校准的日期。

测量结果符合 EPA 规定的条件，如以下标准所示：

IEC 61340-5-1 抗静电认证国际标准/IEC 国际电工委员会

ANSI/ESD S20.20 美国国家标准/静电放电协会标准
